• Problemlose Profilmessung - Teach & Go Die Messergebnisse werden in Echtzeit auf dem integrierten LCD-Monitor angezeigt

Profilsensor ZG2ZG2

  • präzise Formmessung bei anspruchsvollen Materialien und Oberflächen
  • Vielseitig - 18 Messmethoden
  • Präzise - 5 µm Auflösung (3 mm/631 Pixel)
  • Live - integrierter LCD-Monitor zur Konfiguration und sofortigen Profilanzeige

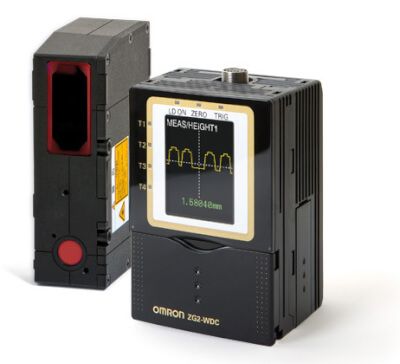

Profilsensor mit integriertem LCD-Monitor

Typ Profilsensor
Messbereich Z Min. 20 ± 0,5 mm
Max. 210 ± 30 mm
Messbereich X Min. 3 mm
Max. 70 mm
Oberfläche Glas, Kunststoff, Metall, Papier, schwarzer Gummi, Spiegel
Auflösung 0,2 µm (Z) / 4 µm (X)
Linearität (±% d. Messbereichs) 0,5 %
Ansprechzeit 5 ms
Lichtstrahlform Linienstrahl
Schutzart Kopf: IP64/66, Controller: IP20
Anzahl der anschließbaren Sensoren 1
Funktionsmerkmale Dickenmessung, Exzentrizität, Höhe, Schritt, Profil, Breite, Bergwert, Berg-Tal-Wert, Talwert, Messzeit-Trigger, Kalibrierung, PC-Software
Versorgungsspannung 21,6 - 26,4 VDC
Steuer-E/A 4 - 20 mA, Schaltausgang High / Pass / Low, Trigger
Kommunikation RS232C, USB 2.0
Betriebstemperatur 0°C ... 50°C
