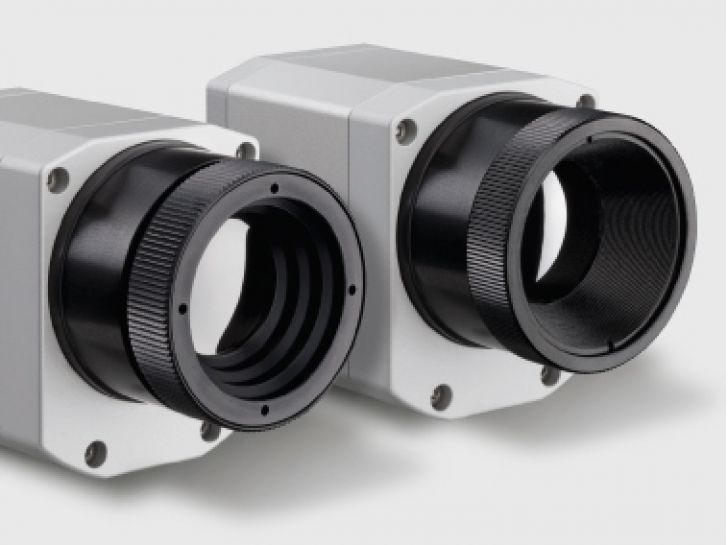

Optris PI – Infrarotkameras mit digitalen und analogen Ein- und Ausgängen
Mit der erweiterten Funktionalität des neuen Industrie-Prozess-Interface PIF500V2 lassen sich die Infrarotkameras der Optris PI Serie jetzt noch einfacher in automatisierte Steuerungen und Regelungen integrieren.
In den meisten industriellen Fertigungsprozessen ist die Temperatur ein entscheidender Faktor. An kritischen Stellen werden Wärmebildkameras zur Kontrolle und Überwachung der Prozesstemperatur eingesetzt. Oftmals reicht aber die rein visuelle Beobachtung des Thermografiebildes in Echtzeit nicht aus und es werden Schnittstellen benötigt um die Infrarotkameras in Netzwerke oder automatisierte Systeme einzubinden.
Zur einfachen Prozessintegration werden alle Infrarotkameras der Optris PI Serie mit einem Prozessinterface, dem sogenannten PIF ausgeliefert. Das im Lieferumfang enthaltene Standard-PIF besitzt einen digitalen und einen analogen Eingang sowie einen analogen Ausgang. Alternativ kann der Analogausgang auch als schaltender Alarmausgang verwendet werden.
Mit dem optional erhältlichen Industrie-Prozess-Interface PIF500V2 erweitert Optris die Anzahl der gleichzeitig verwendbaren Schnittstellen und Funktionen nochmals deutlich. Gegenüber dem Standard-PIF ist das neue Prozessinterface in einem robusten Metallgehäuse mit Schutzart IP 65 untergebracht. Die neu entwickelte Elektronik gewährleistet eine Isolationsspannung von 500 VACeff zwischen der Wärmebildkamera und dem Prozess. Das PIF500V2 hat jeweils 3 analoge Ein- und Ausgänge, einen digitalen Eingang sowie 3 digitale Ausgänge. Die Funktionalität jedes einzelnen Ein- oder Ausgangs wird mit der im Lieferumfang enthaltenen Software Optris PI Connect festgelegt.
Ein besonderes Feature beider Interface-Typen ist eine Selbstüberwachung (Fail-Safe-Mode). Hiermit können prozesskritische oder sicherheitsrelevante Zustände an der Kamera und der Software wie zum Beispiel eine Unterbrechung der USB-Leitung zur Kamera, der Datenleitung zwischen Kamera und PIF oder der PIF-Versorgungs-Spannung sowie ein Absturz oder die Beendigung der Software überwacht und über einen Ausgang als Alarm ausgegeben werden.
