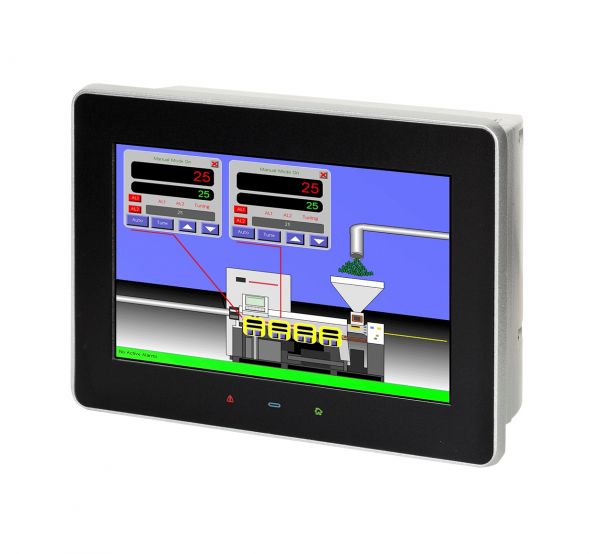

• G07C0000 7" Graphite® HMI - vollwertiges Datenmanagementsystem für High-End Anwendungen mit höchsten Ansprüchen an Geschwindigkeit und Datenvolumen

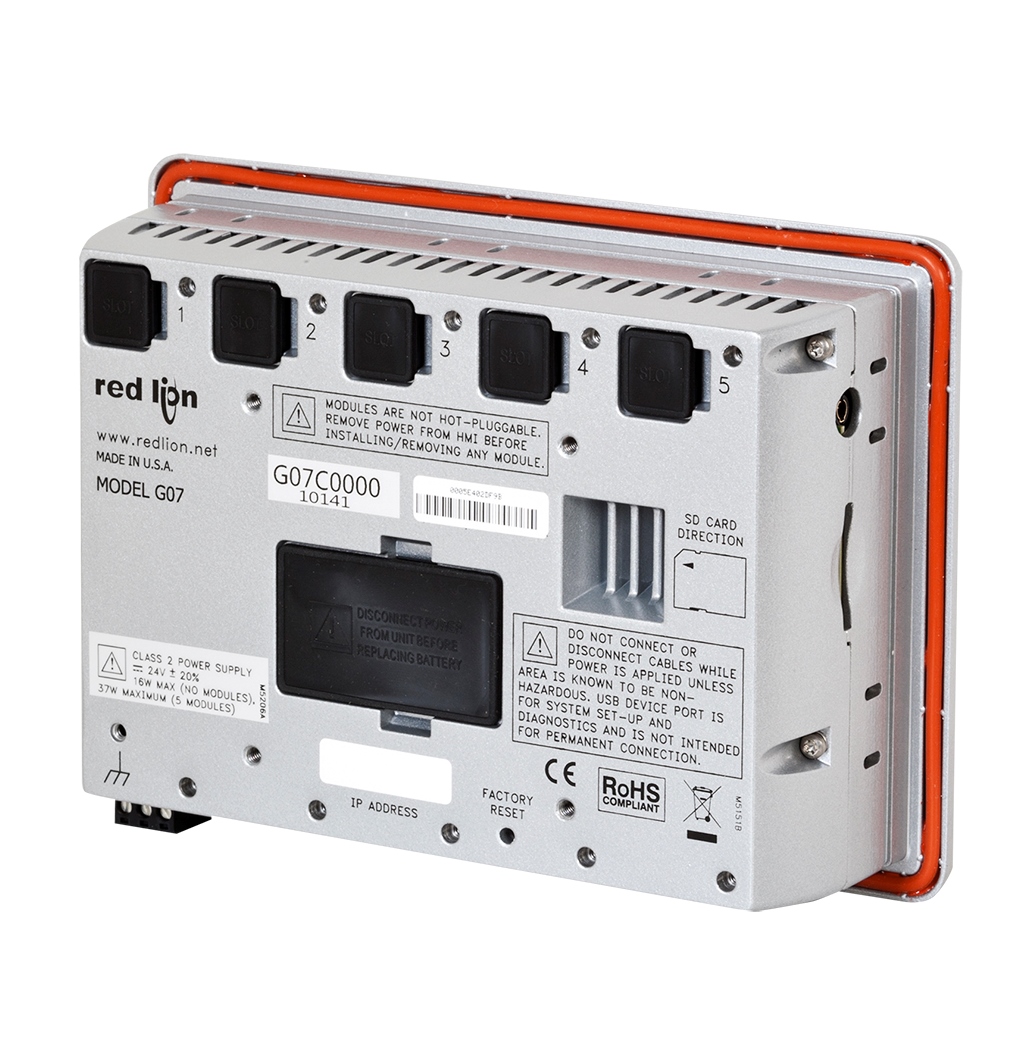

  • Rückseite Graphite 5 Steckplätze für Erweiterungsmodule
  • 7" HMI Die extreme Robustheit ermöglicht auch den Einsatz in speziellen Märkten wie Öl&Gas, Schiffsbau, Energie, mobile Maschinen, u.v.m.
  • Vollwertiges Datenmanagementsystem Erfassen, Verarbeiten, Aufzeichnen, Verteilen, Visualisieren und Überwachen von Produktions- oder Prozessdaten

Graphite HMI G07CG07C000

  • Advanced HMI
  • Auflösung 800 x 480
  • 5 Steckplätze für Erweiterungsmodule
  • Zulassungen: UL Klasse I, Division 2 ATEX Zone 2/22 und IECEx-Zone 2 ABS (Schiffsbau)
  • auch als Outdoor-Version mit UV-Schutz-Overlay und im Sonnenlicht ablesbarer Anzeige

7" Graphite® HMI - Vollwertiges Datenmanagementsystem für High-End Anwendungen

Modell 7" Graphite HMI

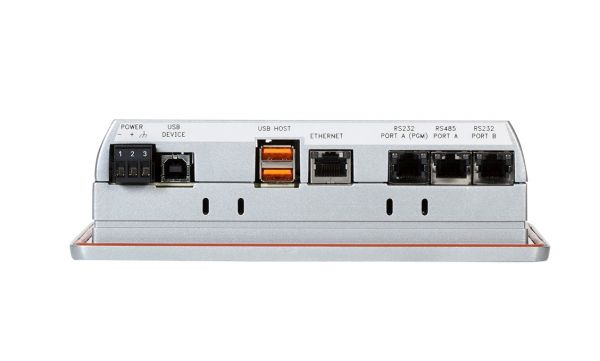

Schnittstellen 2x RS232, 1x RS485, 1x 10/100 Base-T-Ethernet, USB-Host: 2x USB 2.0 (Typ A), USB-Client: 1x USB 2.0 (Typ B)
Speicher SD-Karte, 256 MB Flash, 256 MB RAM
Versorgungsspannung 10-30 VDC
Software Crimson® 3.1 inklusive

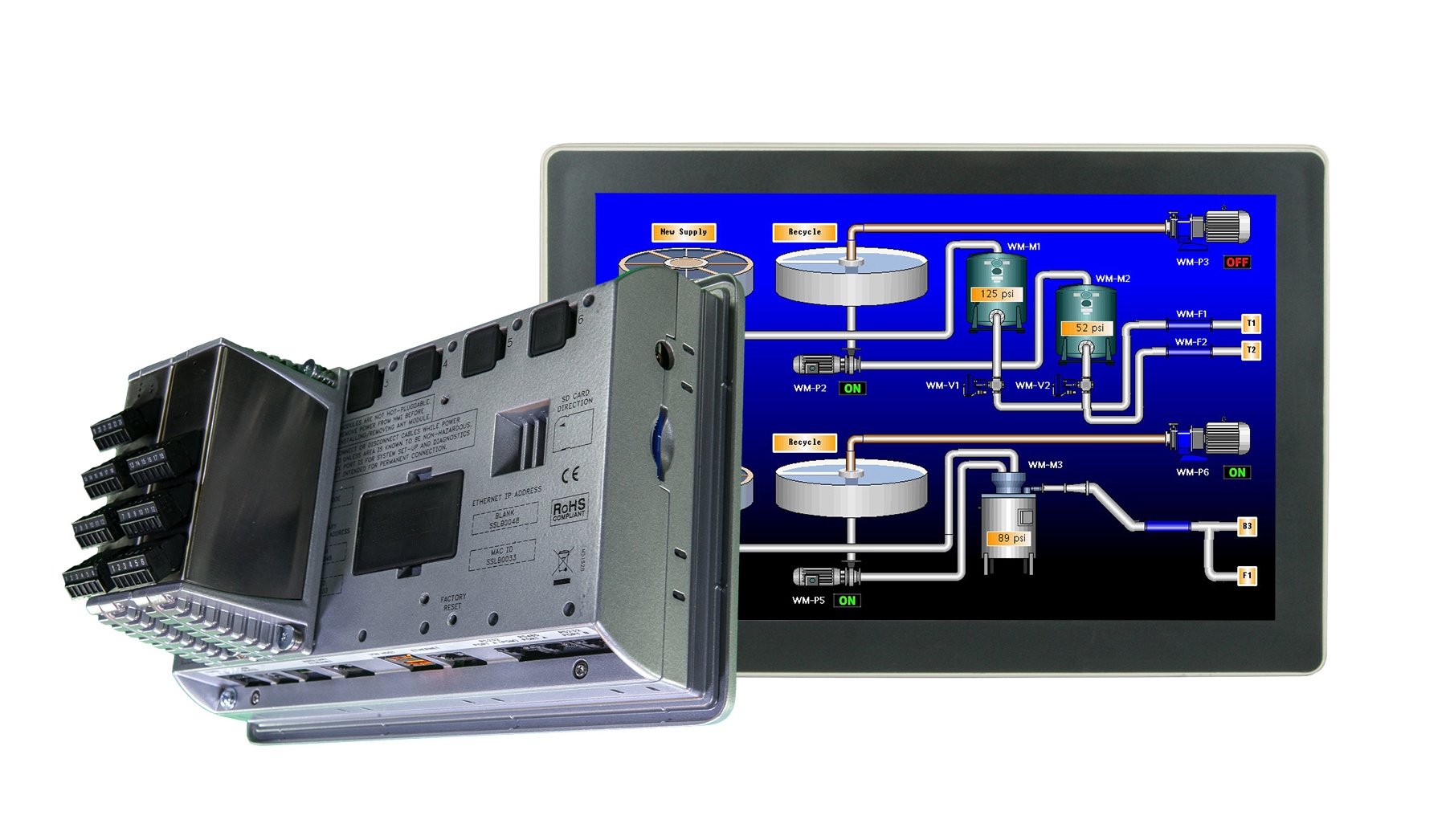

Optionen verschiedene Kommunikationsmodule, verschiedene Eingangs- und Ausgangsmodule
Erweiterung SD + 5 Modul-Steckplätze
Funktionen - Multiprotokollkonverter,
- Webserver für Zugang zu kundenspezifischen Webseiten, virtuelles HMI, Daten und Ereignis-Logger,
- FTP-Server und Synchronisation für Dateitransfer,
- OPC-Server für einfache SCADA-Konnektivität mittels OPCWorx,
- Synchronisiert Datenlogs mit FTP- und Microsoft SQL-Server,
- Alamierung über SMS und Email
Anzahl simultane Ethernet-Protokolle 7
Gehäusematerial Aluminium Druckguss
Diagonale 7"
Abmessungen 196 x 140 x 50,8 mm
Auflösung 800 x 480
Anzahl Farben 16 Mio.
Helligkeit cd/m2 500
Hintergrundbeleuchtung LED, MTBF 50.000 Std.
Programmierbare Funktionstasten -
Touchtechnologie resistiv, 4-Draht
Video-Normen WVGA
Schutzart IP66 frontseitig
Betriebstemperatur -20°C ... 60°C
Montage Fronteinbau, Wandmontage
Zertifizierung ABS Zertifizierung, ATEX Zulassung: DEMKO 14 ATEX 1387X, ATEX Zulassung: EN 60079-0, -11, -15, -13, ATEX Zulassung: II 3 D Ex tc IIIC T135°C Dc, ATEX Zulassung: II 3 G Ex ic nA IIC T4 Gc, Emission: IEC/EN 6100-6-4 für Industriestandorte, CISPR 11 Class A, IECEx Zulassung: EN 60079-0, -11, -15, -13, IECEx Zulassung: Ex ic nA IIC T4 Gc, IECEx Zulassung: Ex tc IIIC T135°C Dc, IECEx Zulassung: IECEx UL 15.0035X, RoHS-konform, Sicherheit: IEC/EN 61010-1, Störfestigkeit: IEC/EN 61000-6-2 für Industriestandorte, Störfestigkeit: IEC/EN 61326-1 für Industriestandorte, CISPR 11 Class A, UL Gefahren Klasse 1, Div. 2 Gruppen A, B, C und D, UL-zertifiziert
Anwendung Indoor
Artikelnummer G07C000
Hersteller Red Lion Controls
