G10R1000 Vollwertiges Datenmanagementsystem: Erfassen, Verarbeiten, Aufzeichnen, Verteilen, Visualisieren und Überwachen von Produktions- oder Prozessdaten

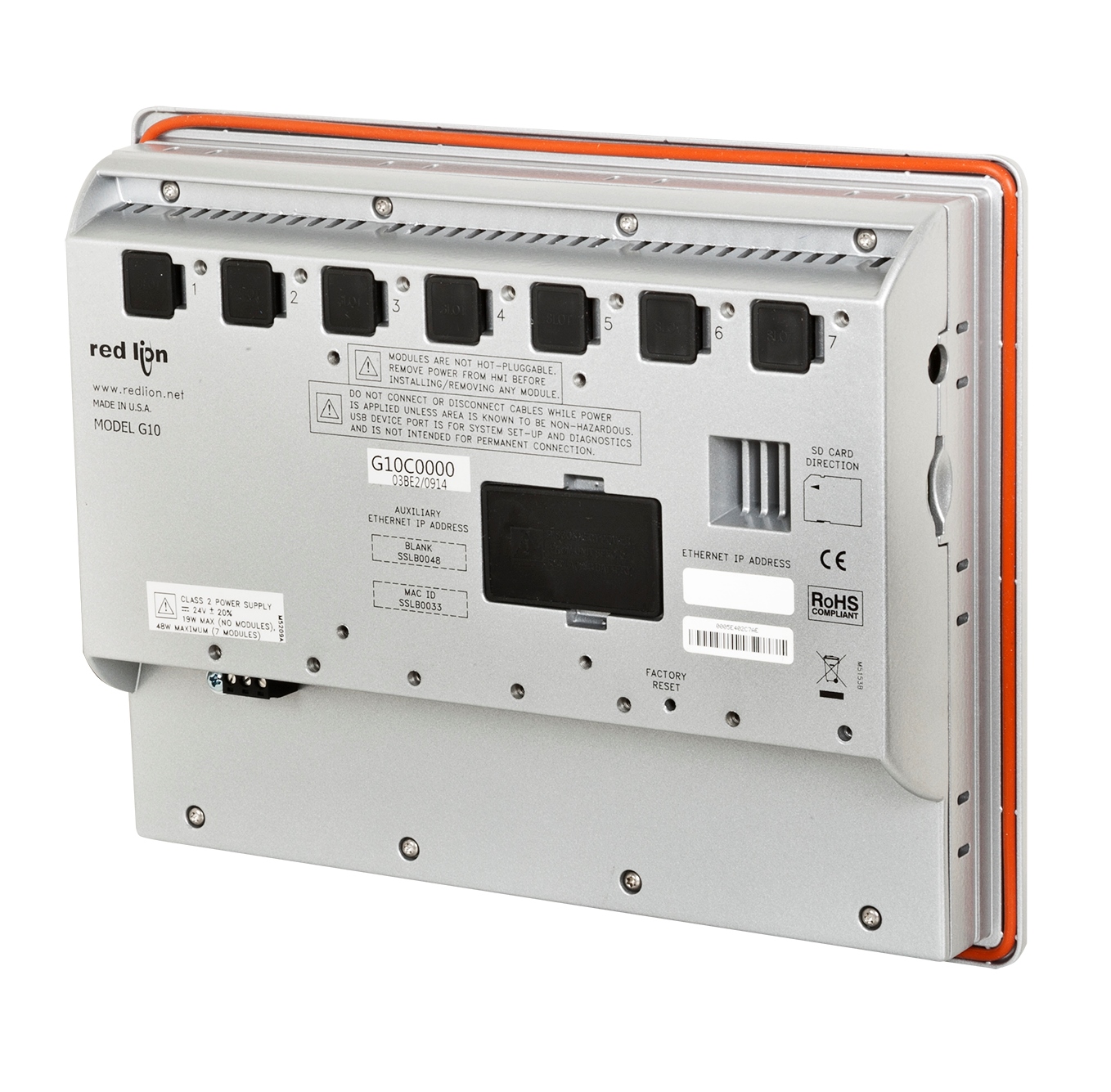

Rückseite Graphite 7 Steckplätze für Erweiterungsmodule
Graphite HMI G10R Die extreme Robustheit ermöglicht auch den Einsatz in speziellen Märkten wie Öl&Gas, Schiffsbau, Energie, mobile Maschinen, u.v.m.

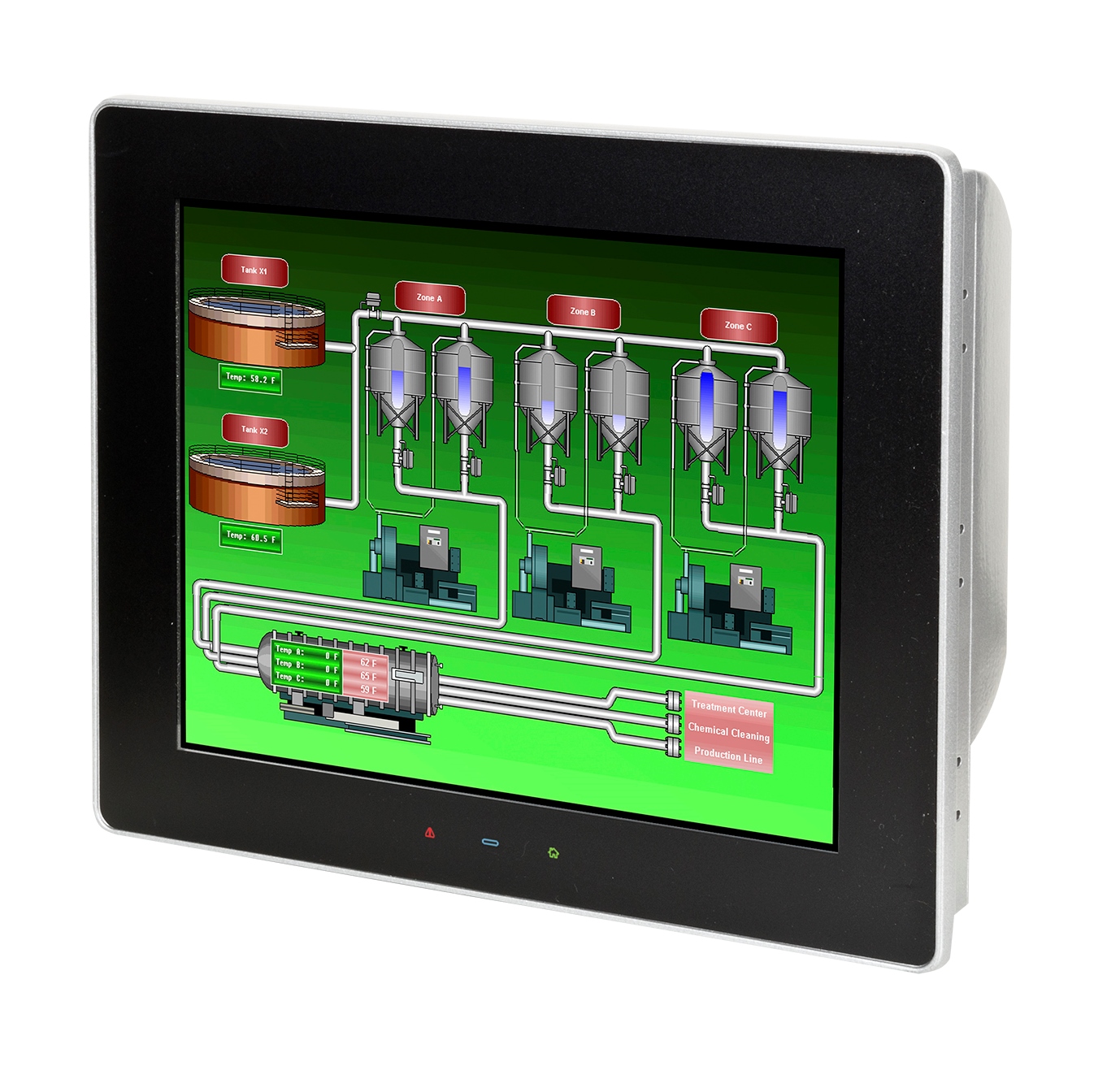

10" Graphite HMI Weitere Anwendungsmöglichkeiten als BDE/MDE Terminal, Bildschirmschreiber oder Supervisor HMI
Graphite HMI G10RG10R1000
10" Graphite® HMI - vollwertiges Datenmanagementsystem für High-End Anwendungen mit höchsten Ansprüchen an Geschwindigkeit und Datenvolumen
| Modell | 10" Graphite HMI |

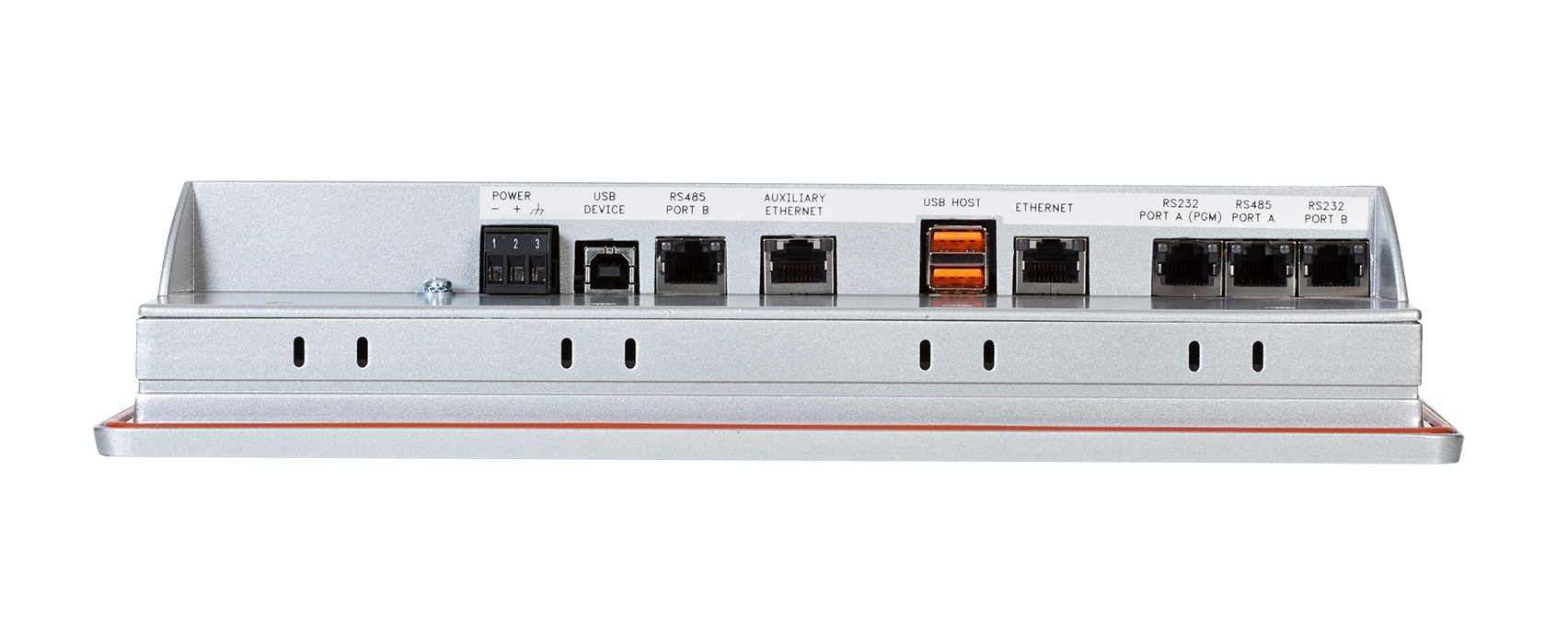

| Schnittstellen | 2x RS232, 1x RS485, 2x 10/100 Base-T-Ethernet, USB-Host: 2x USB 2.0 (Typ A), USB-Client: 1x USB 2.0 (Typ B) |
| Speicher | SD-Karte, 256 MB Flash, 256 MB RAM |
| Versorgungsspannung | 10-30 VDC |
| Software | Crimson® 3.1 inklusive |
| Optionen | verschiedene Kommunikationsmodule, verschiedene Eingangs- und Ausgangsmodule |
| Erweiterung | SD + 7 Modul-Steckplätze |
| Funktionen | - Multiprotokollkonverter, - Webserver für Zugang zu kundenspezifischen Webseiten, virtuelles HMI, Daten und Ereignis-Logger, - FTP-Server und Synchronisation für Dateitransfer, - OPC-Server für einfache SCADA-Konnektivität mittels OPCWorx, - Synchronisiert Datenlogs mit FTP- und Microsoft SQL-Server, - Alamierung über SMS und Email |
| Anzahl simultane Ethernet-Protokolle | 20 |
| Gehäusematerial | Aluminium Druckguss |
| Diagonale | 10" |
| Abmessungen | 275,2 x 217,7 x 52,4 mm |
| Auflösung | 800 x 600 |
| Anzahl Farben | 16 Mio. |
| Helligkeit cd/m2 | 400 |
| Hintergrundbeleuchtung | LED, MTBF 70.000 Std. |
| Programmierbare Funktionstasten | - |
| Touchtechnologie | resistiv, 4-Draht |
| Video-Normen | SVGA |
| Schutzart | IP66 frontseitig |
| Betriebstemperatur | -20°C ... 60°C |
| Montage | Fronteinbau, Wandmontage |
| Zertifizierung | ABS Zertifizierung, ATEX Zulassung: DEMKO 14 ATEX 1387X, ATEX Zulassung: EN 60079-0, -11, -15, -13, ATEX Zulassung: II 3 D Ex tc IIIC T135°C Dc, ATEX Zulassung: II 3 G Ex ic nA IIC T4 Gc, Emission: IEC/EN 6100-6-4 für Industriestandorte, CISPR 11 Class A, IECEx Zulassung: EN 60079-0, -11, -15, -13, IECEx Zulassung: Ex ic nA IIC T4 Gc, IECEx Zulassung: Ex tc IIIC T135°C Dc, IECEx Zulassung: IECEx UL 15.0035X, RoHS-konform, Sicherheit: IEC/EN 61010-1, Störfestigkeit: IEC/EN 61000-6-2 für Industriestandorte, Störfestigkeit: IEC/EN 61326-1 für Industriestandorte, CISPR 11 Class A, UL Gefahren Klasse 1, Div. 2 Gruppen A, B, C und D, UL-zertifiziert |
| Anwendung | Indoor |
| Artikelnummer | G10R1000 |
| Hersteller | Red Lion Controls |
