• Graphite HMI G10S1000 Vollwertiges Datenmanagementsystem: Erfassen, Verarbeiten, Aufzeichnen, Verteilen, Visualisieren und Überwachen von Produktions- oder Prozessdaten

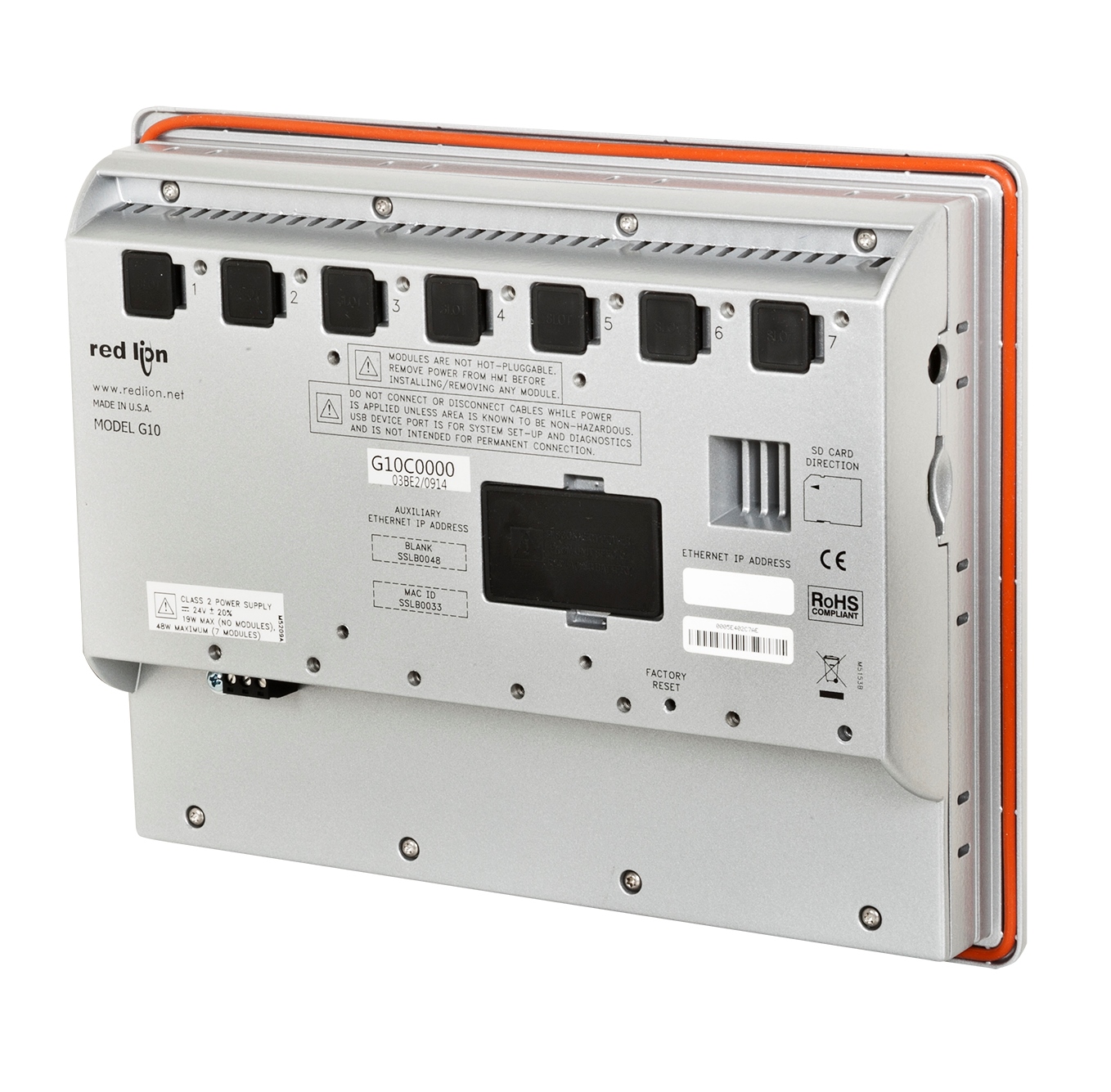

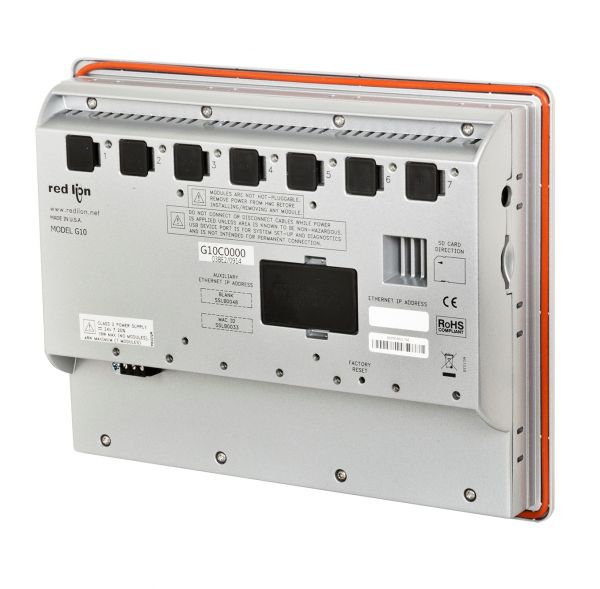

  • Rückseite Graphite 7 Steckplätze für Erweiterungsmodule

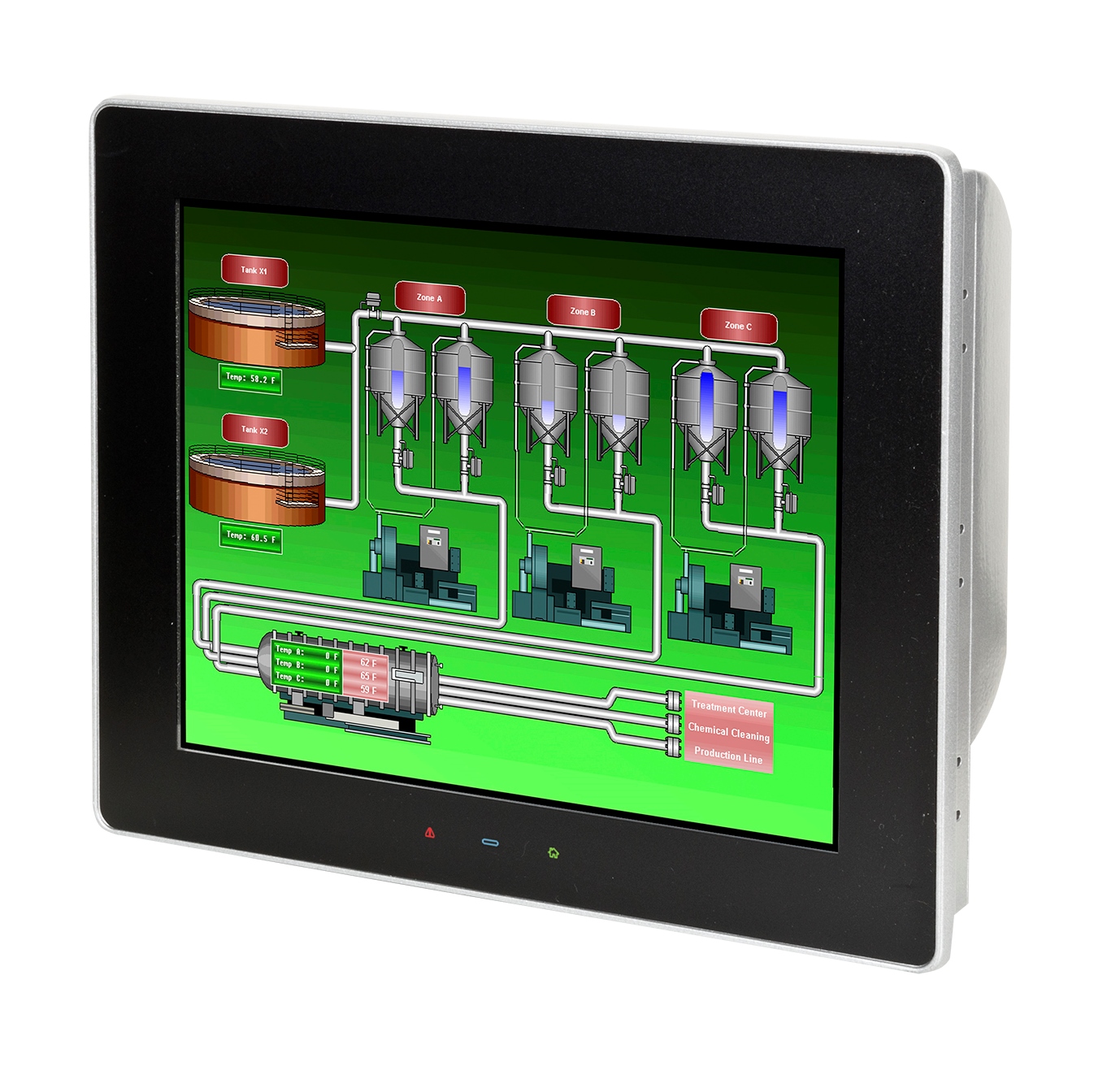

  • 10" Graphite HMI Die extreme Robustheit ermöglicht auch den Einsatz in speziellen Märkten wie Öl&Gas, Schiffsbau, Energie, mobile Maschinen, u.v.m.
  • Vollwertiges Datenmanagementsystem Weitere Anwendungsmöglichkeiten als BDE/MDE Terminal, Bildschirmschreiber oder Supervisor HMI

Graphite HMI G10SG10S1000

  • Advanced HMI
  • Outdoor Version
  • Auflösung 640 x 480
  • 7 Steckplätze für Erweiterungsmodule
  • 2x 10/100 Base-T-Ethernet
  • Zulassungen: UL Klasse I, Division 2 ATEX Zone 2/22 und IECEx-Zone 2 ABS (Schiffsbau)

10" Graphite® HMI Outdoor - vollwertiges Datenmanagementsystem für High-End Anwendungen mit höchsten Ansprüchen an Geschwindigkeit und Datenvolumen

Modell 10" Graphite HMI
Speicher SD-Karte, 256 MB Flash, 256 MB RAM
Hersteller Red Lion Controls
Optionen verschiedene Kommunikationsmodule, verschiedene Eingangs- und Ausgangsmodule
Schnittstellen 2x RS232, 1x RS485, 2x 10/100 Base-T-Ethernet, USB-Host: 2x USB 2.0 (TypA), USB-Client: 1x USB 2.0 (Typ B)
Versorgungsspannung 10-30 VDC
Anwendung Outdoor
Schutzart IP66 frontseitig
Betriebstemperatur -20°C ... 60°C
Gehäusematerial Alu Druckguss
Montage Fronteinbau, Wandmontage
Software Crimson 3.x inklusive
Zertifizierungen ROHS Compliant, UL listed, Immunity: IEC/EN 61000-6-2 for Industrial Location, Immunity: IEC/EN 61326-1 for Industrial Location, CISPR 11 Class A, Emissions: IEC/EN 6100-6-4 for Industrial Locations, CISPR 11 Class A, Safety: IEC/EN 61010-1, UL Hazardous Rating Class 1, Div. 2 Groups A, B, C and D, ABS Certification, ATEX Approved: II 3 G Ex ic nA IIC T4 Gc, ATEX Approved: II 3 D Ex tc IIIC T135°C Dc, ATEX Approved: DEMKO 14 ATEX 1387X, ATEX Approved: EN 60079-0, -11, -15, -13, IECEx Approved: Ex ic nA IIC T4 Gc, IECEx Approved: Ex tc IIIC T135°C Dc, IECEx Approved: IECEx UL 15.0035X, IECEx Approved: EN 60079-0, -11, -15, -13
Anzahl simultane Ethernet-Protokolle 20
Funktionen Multiprotokollkonverter,
Webserver für Zugang zu kundenspezifischen Webseiten, virtuelles HMI, Daten und Ereignis-Logger,
FTP-Server und Synchronisation für Dateitransfer,
OPC-Server für einfache SCADA-Konnektivität mittels OPCWorx,
Synchronisiert Datenlogs mit FTP- und Microsoft SQL-Server,
Alamierung über SMS und Email
Größe/Diagonale 10"
Auflösung 640 x 480
Helligkeit cd/m2 1500
Hintergrundbeleuchtung LED, MTBF 35.000 Std.
Anzahl Farben 16 Mio.
Video-Normen VGA
Touchtechnologie resistiv, 4-Draht
Programmierbare Funktionstasten -
Artikelnummer G10S1000
Abmessungen 275,2 x 217,7 x 52,4 mm
Erweiterung SD + 7 Modul-Steckplätze
