Hochleistungs-Pyrometer CTlaser 05M Exakte Temperaturmessung von flüssigem Metall
Sensorkopf Hochleistungs-Pyrometer CTlaser 05M Doppel-Laservisier mit 2 Strahlen zur exakten Messfeldmarkierung und Scharfstellung
Mit dem Messfleckkalkulator können Sie Messfelder auf Objektflächen für beliebige Entfernungen errechnen:
Messfleckkalkulator für Infrarot-Thermometer

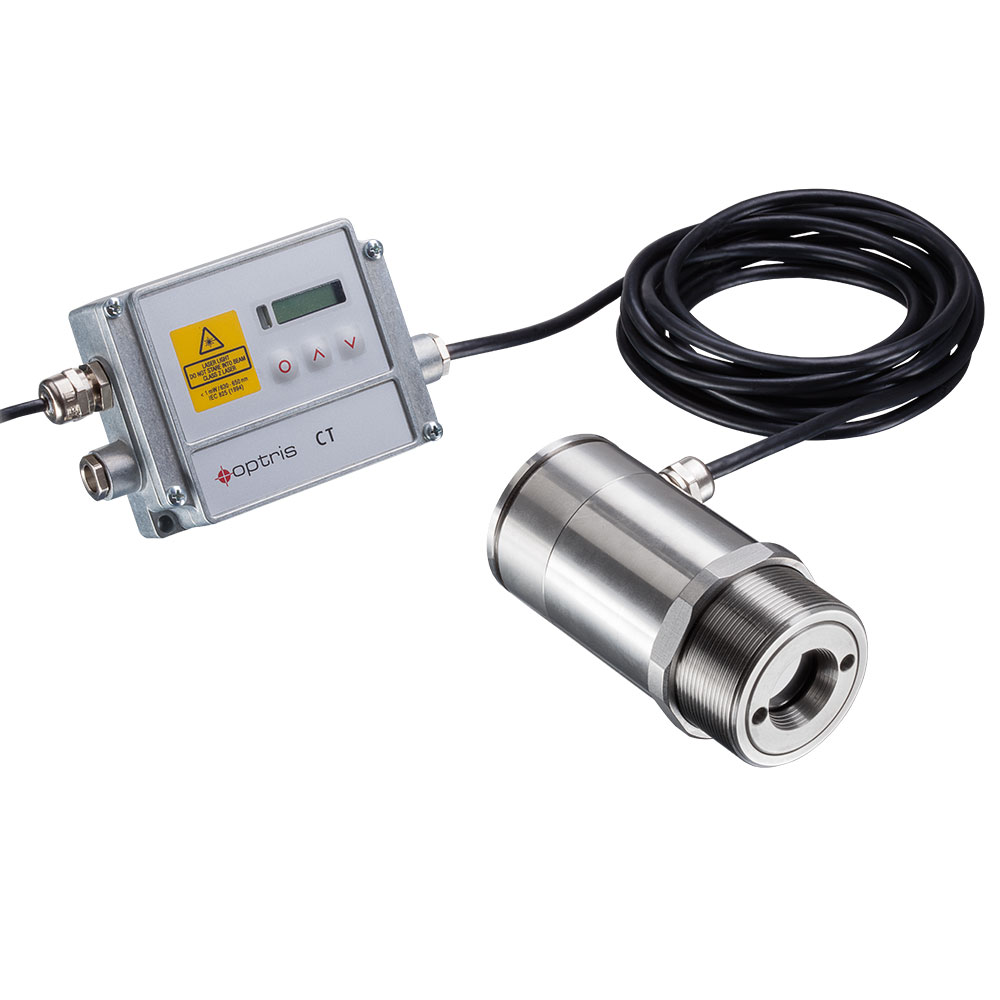

Hochleistungs-Pyrometer Optris CTlaser 05MOPTCTL05M
Hochleistungs-Pyrometer
Optris CTlaser 05M
| Modell | Hochleistungs-Pyrometer Optris CTlaser 05M |
| Artikelnummer | OPTCTL05MSF, OPTCTL05MFF, OPTCTL05MSFCB8, OPTCTL05MFFCB8, OPTCTL05MSFCB15, OPTCTL05MFFCB15 |
| Variante | separate Elektronikbox mit Programmiertasten und Display |
| Temperaturmessbereich | 1000°C ... 2000°C |
| Spektralbereich | 0,525 µm |
| Optische Auflösung (D:S) | 150 : 1 |
| Messfleckgröße minimal | 7,3 mm |
| Einstellzeit | 1 ms |
| Versorgungsspannung | 8 - 36 VDC |
| Ausgänge | 0/4 ... 20 mA, 0 ... 5/10 V, Thermocouple J+K, Alarmausgang 24V / 50 mA (open collector), Relais: 2 x 60 VDC / 0,4 A potentialfrei (optional) |
| Thermische Empfindlichkeit (NETD) | 200 mK |
| optionale Schnittstellen | USB, RS232, RS485, Profibus DP, Ethernet, CAN |
| Software | optris CompactConnect (Windows), IRmobile (Android) |
| Umgebungstemperatur Sensorkopf | -20°C ... 85°C |
| Umgebungstemperatur Elektronik | -20°C ... 85°C |
| Visiereinrichtung | Doppel-Laser |
| Anwendung | Metall / Keramik, Metallschmelzen, Nicht-Metalle |
| Bedienungsanleitung | Bedienungsanleitung Optris CTlaser Serie |
| Alternative Produktnummern | CTLM-5FF-C3, CTLM-5FF-C15, CTLM-5FF-C8, CTLM-5SF150-C3, CTLM-5SF150-C15 CTLM-5SF150-C8 |
