Mit dem Messfleckkalkulator können Sie Messfelder auf Objektflächen für beliebige Entfernungen errechnen:
Messfleckkalkulator für Infrarot-Thermometer

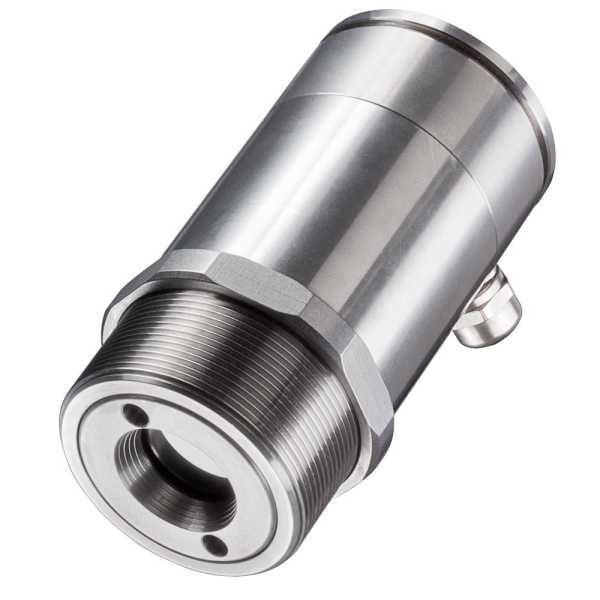

Hochleistungs-Pyrometer Optris CTlaser 4MLOPTCTL4ML
Hochleistungs-Pyrometer
Optris CTlaser 4ML
Modell | Hochleistungs-Pyrometer Optris CTlaser 4ML |
Variante | separate Elektronikbox mit Programmiertasten und Display |
Temperaturmessbereich | 0°C ... 500°C |
Spektralbereich | 2,2 - 6 µ |
Optische Auflösung (D:S) | 30 : 1 |
Messfleckgröße minimal | 20 mm |
Einstellzeit | 300 µs |
Versorgungsspannung | 8 - 36 VDC |
Ausgänge | 0/4 ... 20 mA, 0 ... 5/10 V, Thermocouple J+K, Alarmausgang 24V / 50 mA (open collector), Relais: 2 x 60 VDC / 0,4 A potentialfrei (optional) |
optionale Schnittstellen | USB, RS232, RS485, Ethernet |
Software | optris CompactPlus Connect, IRmobile |
Umgebungstemperatur Sensorkopf | -20°C ... 70°C |
Umgebungstemperatur Elektronik | -20°C ... 70°C |
Visiereinrichtung | Doppel-Laser |
Anwendung | Metall / Keramik, Nicht-Metalle |
Bedienungsanleitung | Bedienungsanleitung Optris CTlaser Serie |
