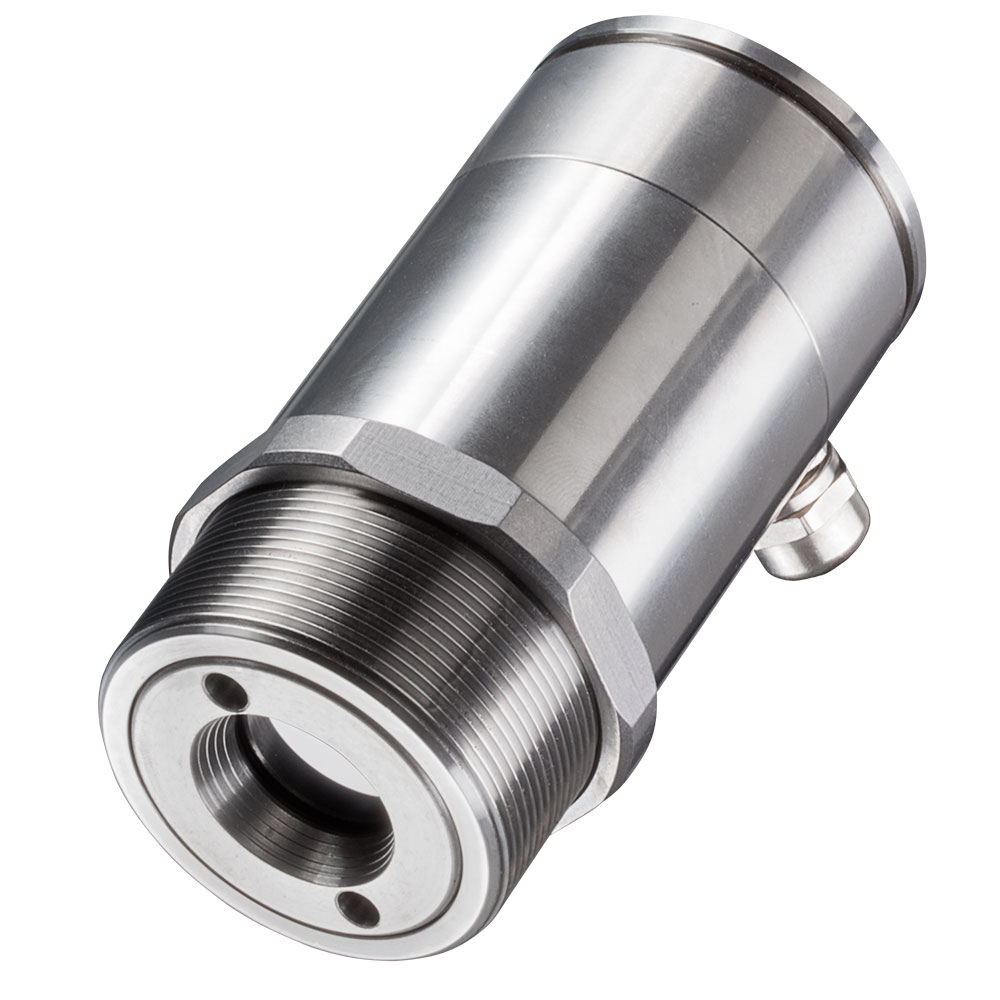

Hochleistungs-Pyrometer Optris CTlaser G5HOPTCTLG5H
Hochleistungs-Pyrometer
Optris CTlaser G5H
Modell | Hochleistungs-Pyrometer Optris CTlaser G5H |
Variante | separate Elektronikbox mit Programmiertasten und Display |
Temperaturmessbereich | 250°C ... 1650°C |
Spektralbereich | 5,0 µm |
Optische Auflösung (D:S) | 70 : 1 |
Messfleckgröße minimal | 1 mm |
Einstellzeit | 80 ms |
Versorgungsspannung | 8 - 36 VDC |
Ausgänge | 0/4 ... 20 mA, 0 ... 5/10 V, Thermocouple J+K, Alarmausgang 24V / 50 mA (open collector), Relais: 2 x 60 VDC / 0,4 A potentialfrei (optional) |
optionale Schnittstellen | USB, RS232, RS485, Profibus DP, Ethernet, CAN |
Software | optris CompactConnect (Windows), IRmobile (Android) |
Umgebungstemperatur Sensorkopf | -20°C ... 85°C |
Umgebungstemperatur Elektronik | -20°C ... 85°C |
Visiereinrichtung | Doppel-Laser |
Anwendung | Glas, Nicht-Metalle |
Bedienungsanleitung | Bedienungsanleitung Optris CTlaser Serie |
