• Wärmebildkamera Optris PI 05M Kurzwellige Infrarot-Kamera PI 05M für die Temperaturmessung von Metallschmelze und metallischen Oberflächen

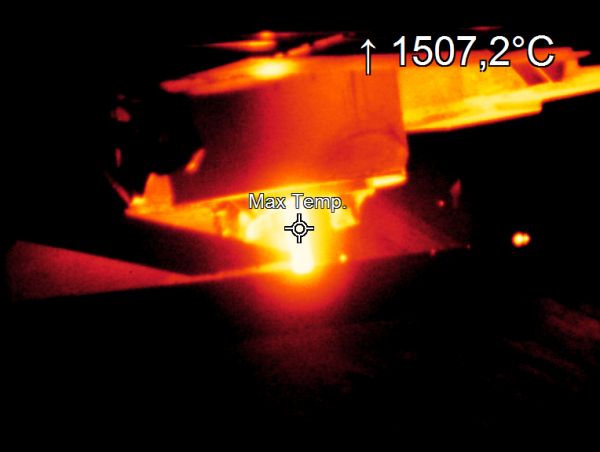

  • Infrarot-Kamera Optris PI 05M Temperaturmessungen bei Metallverarbeitungsprozessen, Metallschmelzen und Schweißen

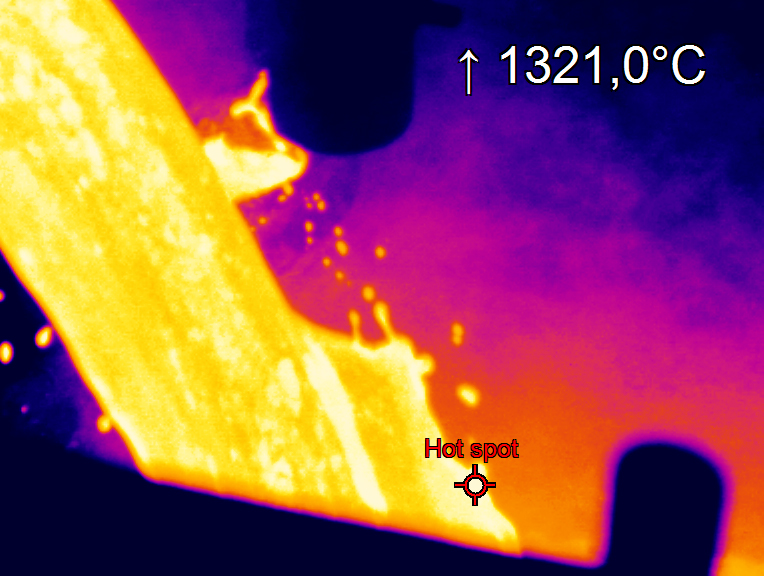

  • Zeilenkamera Optris PI 05M Berührungslose Temperaturmessung am Gießstrahl

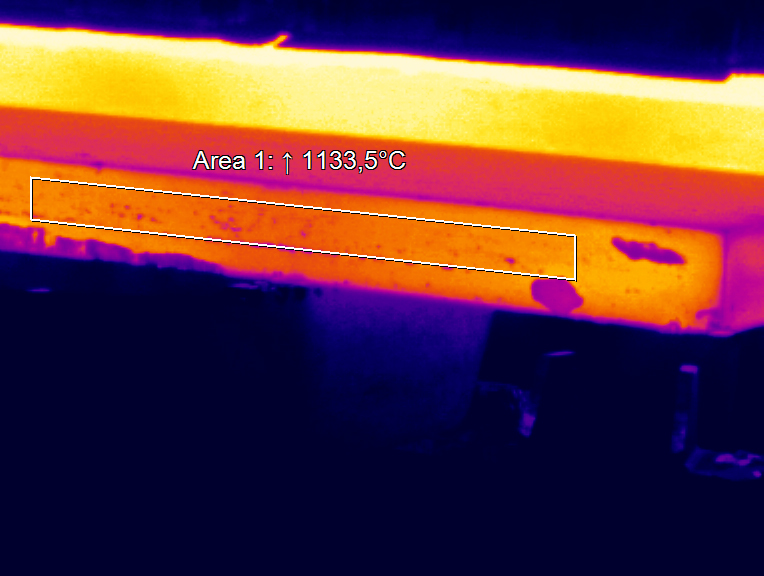

  • Thermografie-Kamera Optris PI 05M Qualitätsprüfung an einer Stahl-Bramme

Finden Sie das passende Objektiv mit dem

Optikkalkulator für Infrarotkameras

Infrarotkamera Optris PI 05MOPTPI05M

  • Temperaturmessung von Metallschmelze sowie bei Laserbearbeitungsprozessen
  • Temperaturmessbereich:
    900°C ... 2000°C
  • Optische Auflösung 764 x 480 Pixel
  • kurze Messwellenlängen
    von 0,500 - 0,540 µm
  • schnelle Zeilenkamera mit 1 kHz

Infrarotkamera
Optris PI 05M

Modell Infrarotkamera Optris PI 05M
Baureihe IR-Kameras Precision Line PI
Optische Auflösung 764 x 480 Pixel @ 32 Hz
382 x 288 Pixel @ 80 Hz / 27 Hz
72 x 56 Pixel @ 1 kHz
764 x 8 Pixel @ 1 kHz (schneller Linescan-Modus)
Temperaturmessbereich 900°C … 2450°C (27 Hz-Modus), 950°C … 2450°C (32/80 Hz-Modus), 1100°C … 2450°C (1 kHz-Modus)
Spektralbereich 0,50 - 0,54 µm
Bildwiederholfrequenz bis zu 1 kHz / 1 ms-Echtzeit-Analogausgang
(0-10 V) von 8 x 8 Pixel (frei wählbar)
Optiken (FOV) FOV @ 764 x 480 px: 26° x 16° / f = 25 mm
FOV @ 382 x 288 px: 13° x 10° / f = 25 mm
Standard Prozess Interface (PIF) 1x 0-10 V Eingang
1x digitaler Eingang (max. 24 V)
1x 0-10 V Ausgang
Industrielles Prozess Interface (PIF) optional 2x 0-10 V Eingänge
1x digitaler Eingang (max. 24 V)
3x 0/4-20 mA Ausgänge
3x Relais (0-30 V / 400 mA)
1x Fail-Safe-Relais
Schnittstelle USB 2.0, optional USB zu GigE (PoE) Interface
Spannungsversorgung via USB
Schutzgrad IP67
Umgebungstemperatur 5°C ... 50°C
Abmessungen 46 x 56 x 104 mm
Software optris PIX Connect inklusive
Anwendung Metall / Keramik, Metallschmelzen, Laserbearbeitungsprozesse
BedienungsanleitungBedienungsanleitung Optris PI Serie
